¿Para quién es esto?
✓ Plan: plataforma SENSORA™ con detección de soplos estructurales
✓ Función: líderes del centro y médicos
Se utiliza el examen cardíaco completo para realizar una evaluación cardíaca completa. El examen cardíaco lo guía a través de un examen de cuatro focos en las siguientes zonas del tórax:
-
Borde esternal superior derecho (RUSB, por sus siglas en inglés)
-
Borde esternal superior izquierdo (LUSB, por sus siglas en inglés)
-
Borde esternal inferior izquierdo (LLSB, por sus siglas en inglés)
-
Ápex cardíaco (APEX)
El análisis Eko comprueba automáticamente si hay posibles soplos en cada uno de los focos. Los resultados aparecen en la pantalla de resumen del examen cardíaco cuando se han completado los cuatro focos. Desde esta pantalla, puede gestionar el examen compartiéndolo, añadiendo notas, asignándolo a un perfil de paciente, etc.
Aquí le explicamos cómo hacerlo:
1. Conectar el dispositivo Eko
2. Asignar un perfil de paciente
3. Comenzar el examen cardíaco
Empareje el dispositivo Eko con la aplicación Eko. Consulte las instrucciones aquí.
-

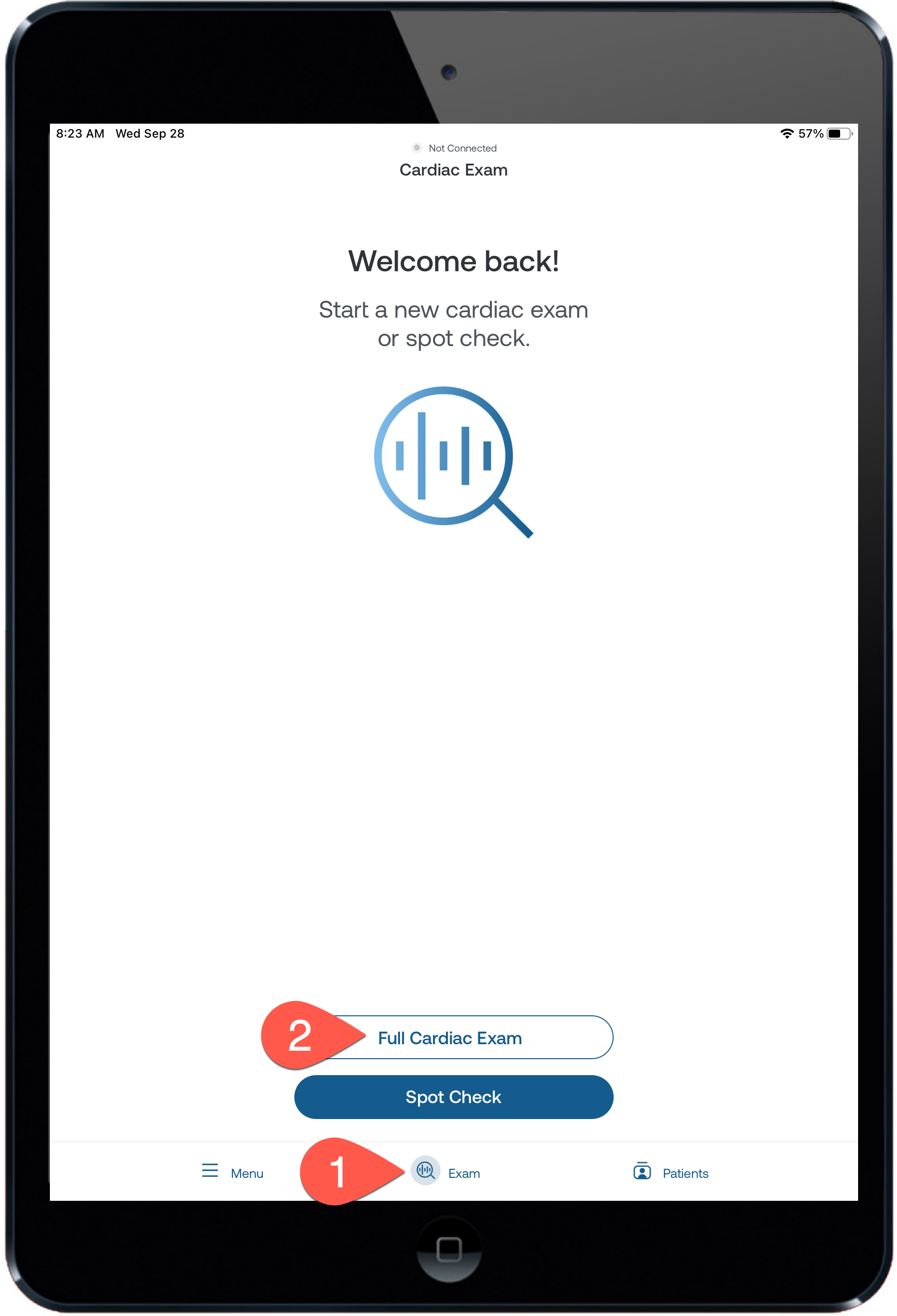

En la aplicación Eko, toque Examen en la barra de herramientas inferior.
-
Toque Examen cardíaco completo. Se abre la pantalla Asignar a un paciente.
-

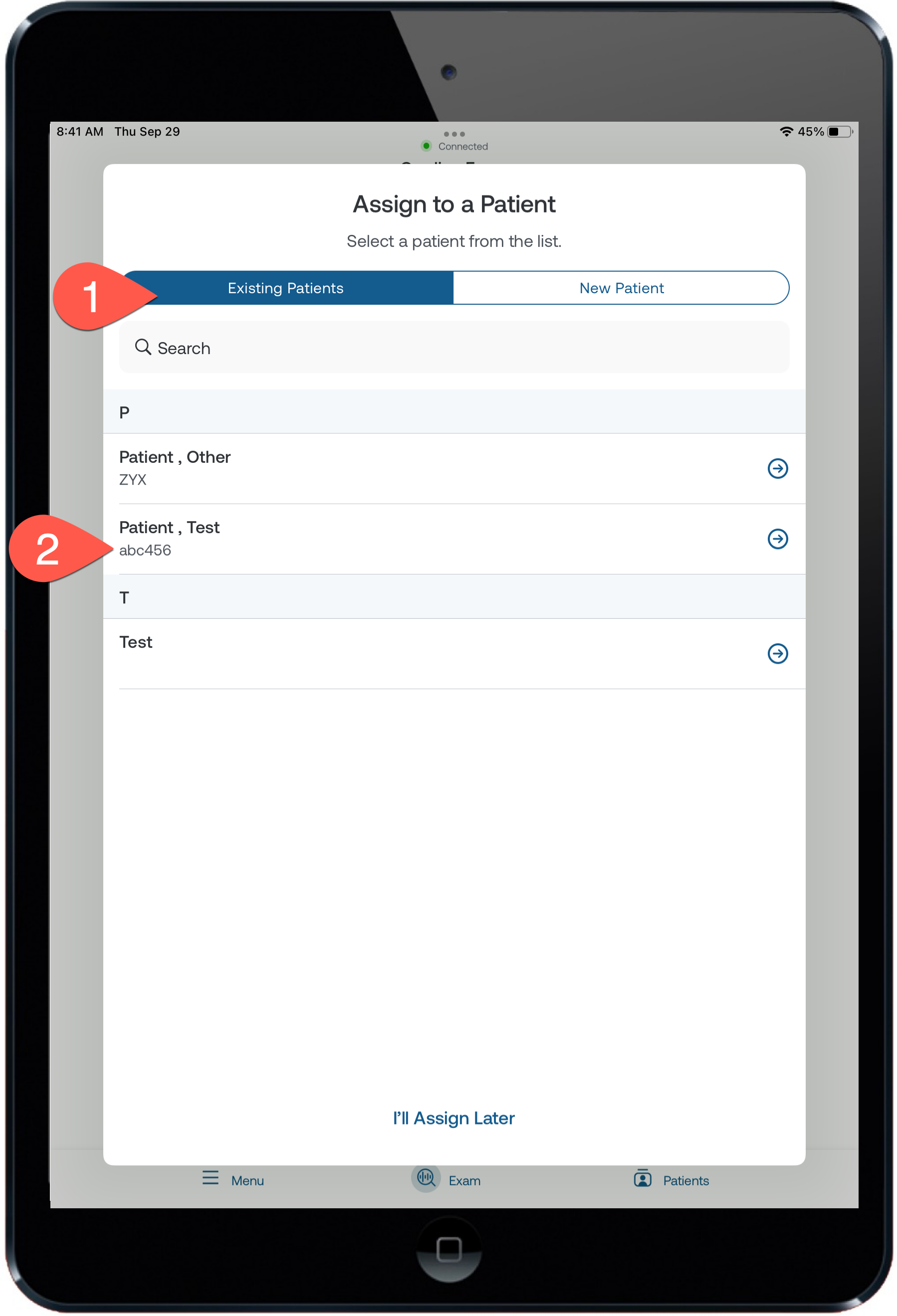

Busque al paciente en la pestaña Pacientes existentes escribiendo el nombre del paciente o el MRN (número de historia clínica) en el campo de búsqueda.
-
Toque el nombre del paciente. Ahora se asigna el paciente a la grabación y se abre el examen cardíaco.

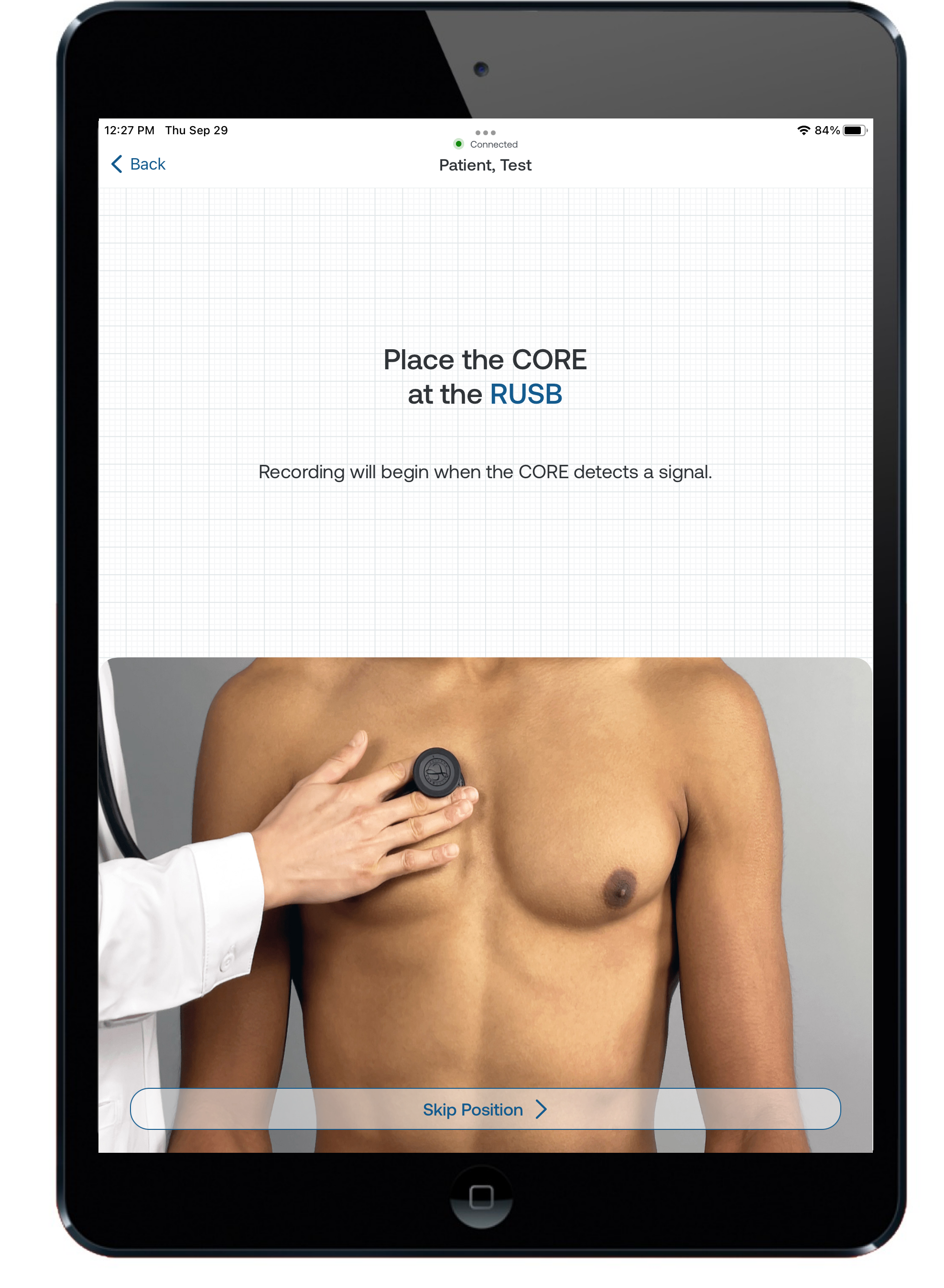

La aplicación Eko lo guía a través de cada foco de auscultación, empezando por el borde esternal superior derecho (RUSB). Utilice la imagen que se incluye como referencia de ubicación. Si necesita saltarse un foco, seleccione Omitir foco.
-
Sostenga el cabezal en el foco como lo haría habitualmente.
-
Coloque el cabezal en el paciente.
-

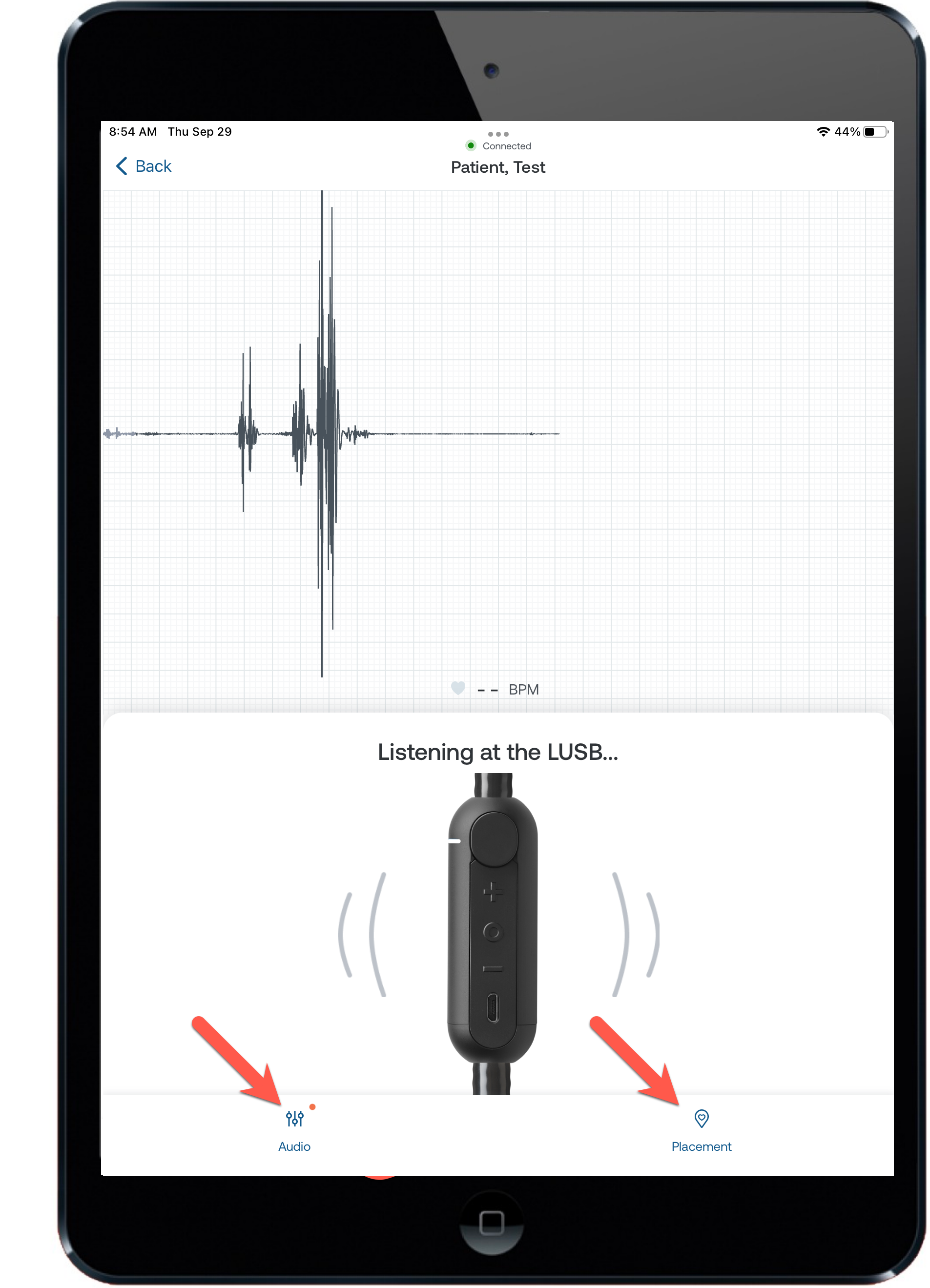

El CORE escucha hasta detectar una señal antes de iniciar la grabación. En esta pantalla, puede seleccionar Audio para ajustar la configuración del audio o Ubicación para ver un gráfico de ubicación.
-

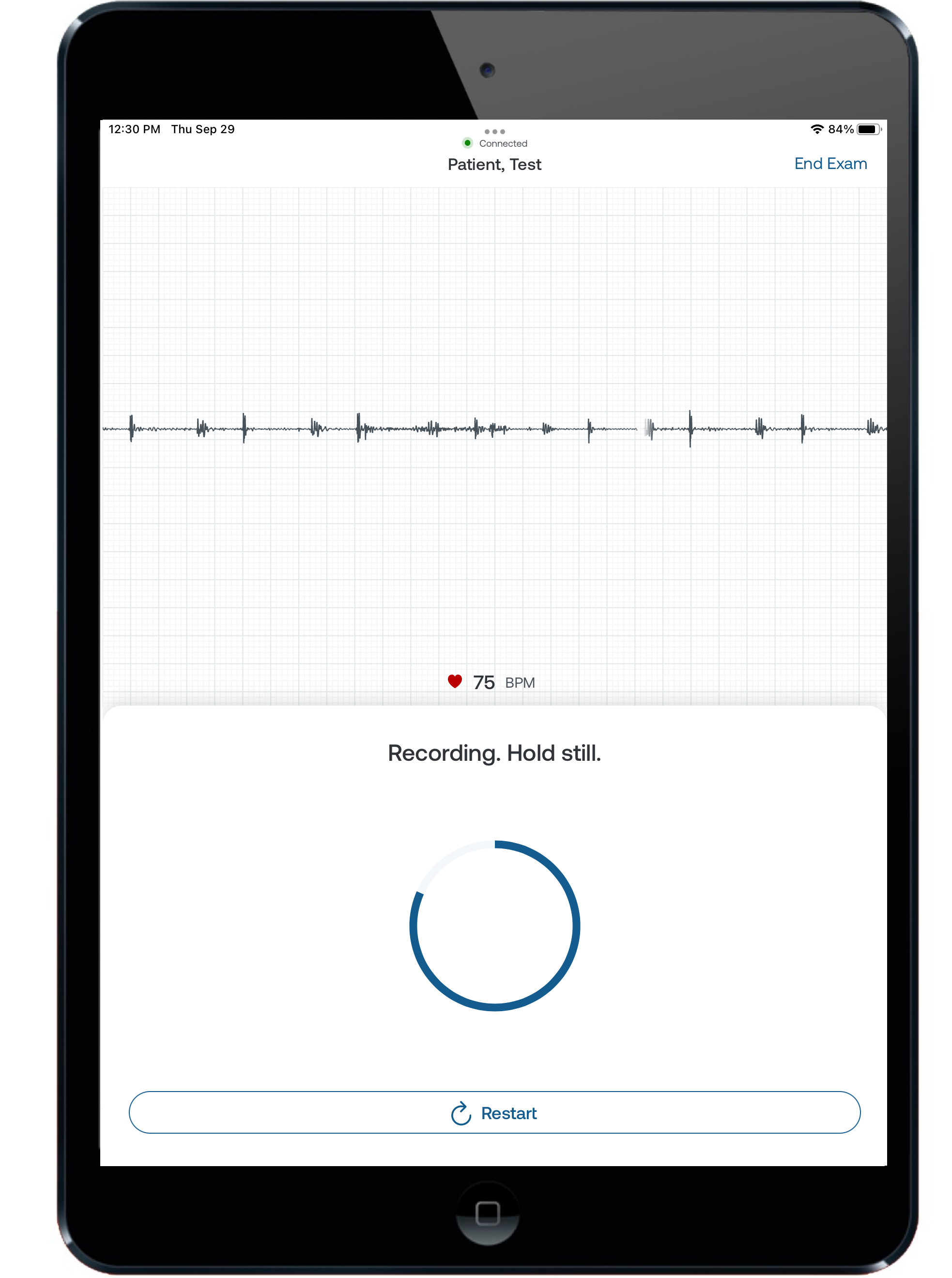

La grabación comienza cuando el CORE detecta una señal para la posición del borde esternal superior derecho. Haga que el paciente permanezca inmóvil y en silencio para obtener una grabación de alta calidad. El progreso de la grabación y el análisis se muestran en la pantalla.
-
Si necesita reiniciar la grabación para el foco, seleccione Reiniciar.
-
Cuando se completa la grabación del borde esternal superior derecho, el examen cambia automáticamente al borde esternal superior izquierdo (LUSB), luego al borde esternal inferior izquierdo (LLSB) y, por último, a la punta del corazón (APEX).
-
Una vez finalizada la grabación, los resultados del análisis se muestran en la pantalla de resumen del examen cardíaco.
La pantalla de resumen del examen cardíaco muestra los resultados de cada foco registrado. Toque una grabación para ampliar sus resultados. Vuelva a tocarla para colapsarla. Si la grabación no se ha realizado correctamente, aparece el botón Reintentar que se puede utilizar para volver a realizar una grabación.
Para cada foco grabado, puede:
Para todo el examen, puede:

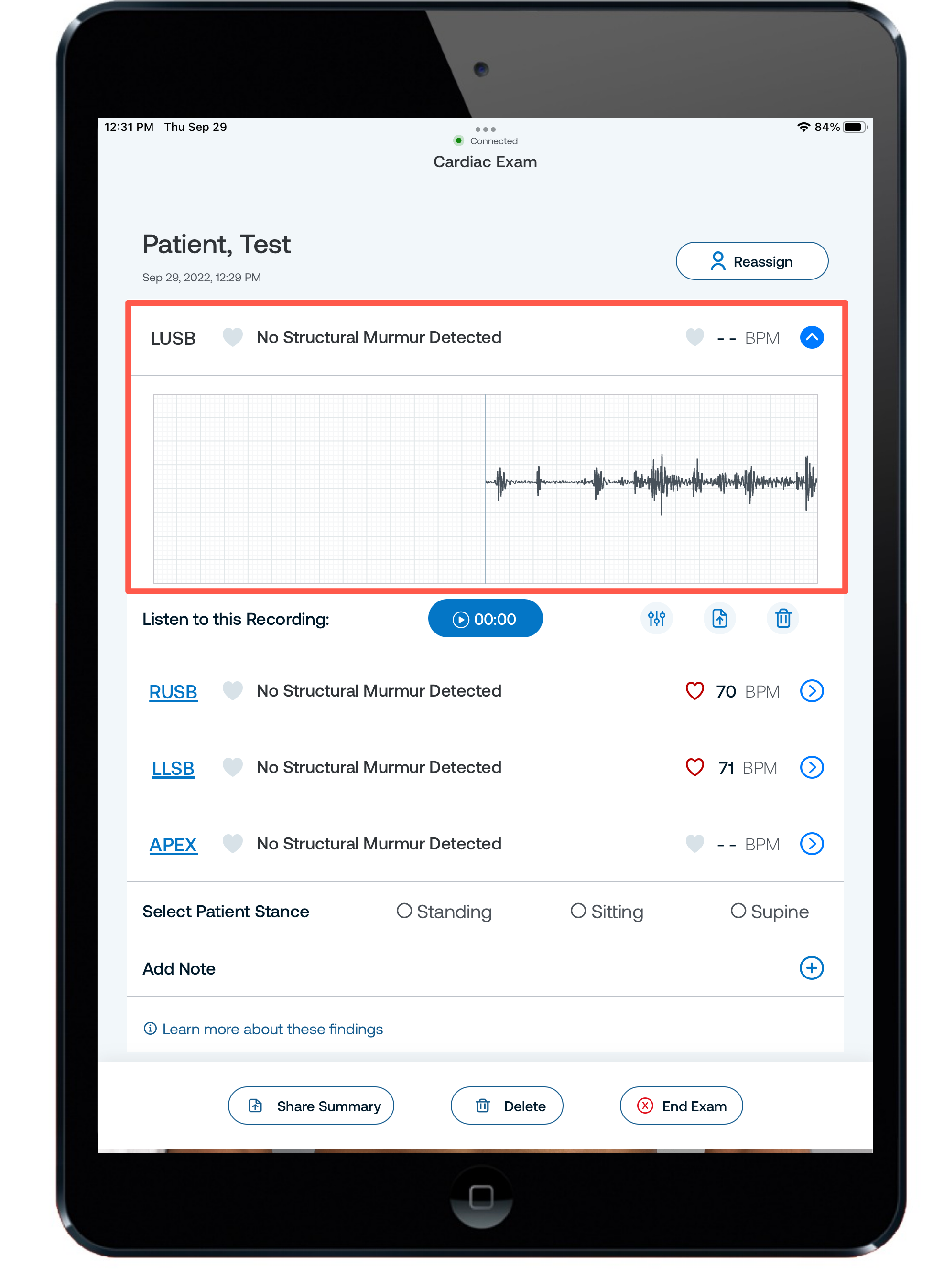

Toque una grabación para ampliarla.
El área de resultados del análisis de la pantalla muestra:
-
El foco de la grabación.
-
El resultado del examen, por ejemplo, si se detectó un soplo estructural o no.
-
La frecuencia cardíaca en latidos por minuto (BPM).
-
La visualización de la forma de onda. Si no se detecta ningún soplo, se ve así:

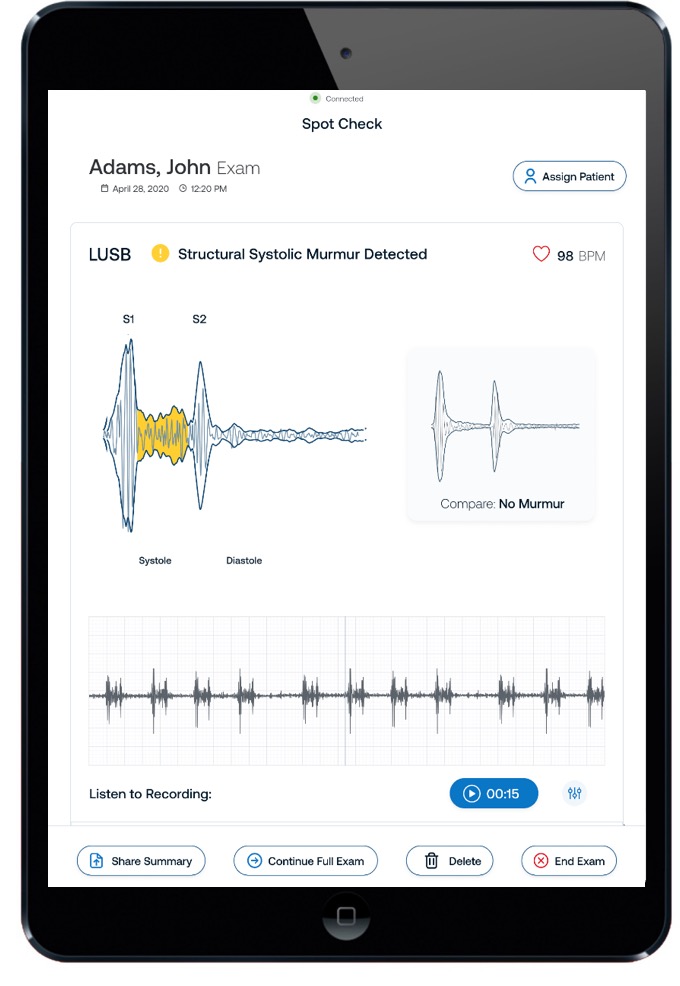

Si se detecta un soplo estructural en un foco, se muestra una forma de onda promedio sobre el trazado del FCG para ese foco. Si no se detecta ningún soplo estructural en un foco, solo se muestra la forma de onda del FCG.
Nota
La forma de onda promedio resalta la ubicación de un soplo dentro de un latido cardíaco. La IA analiza y calcula el promedio de los latidos cardíacos individuales con el FCG y crea la ilustración.
A la derecha de la forma de onda promedio hay una ilustración de una forma de onda sin soplo para comparar.

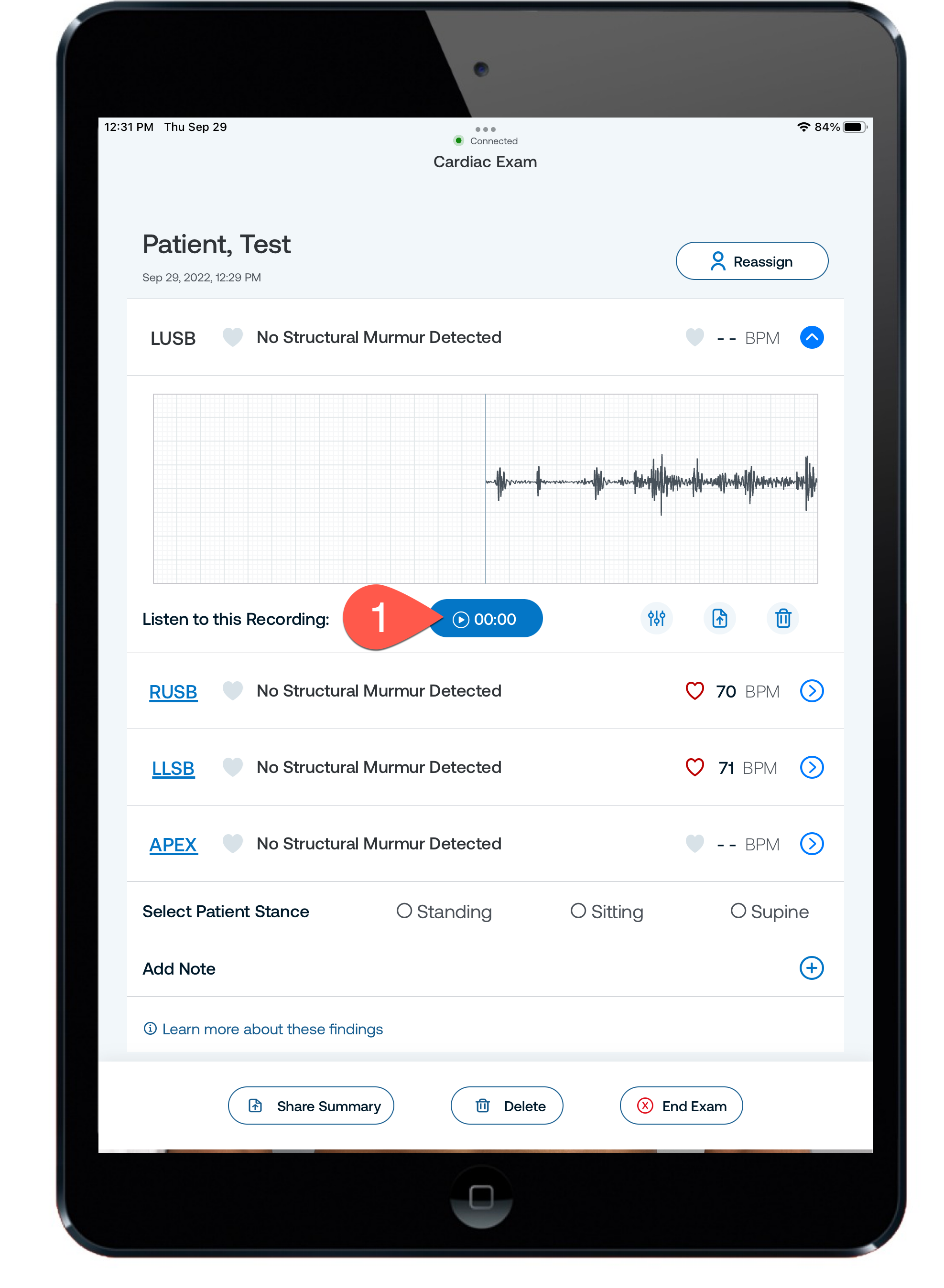

Toque el botón azul de reproducción para ver el fonocardiograma grabado y escuchar los ruidos grabados. Se inicia la reproducción de la grabación. Puede pausarla tocando de nuevo el botón.
-

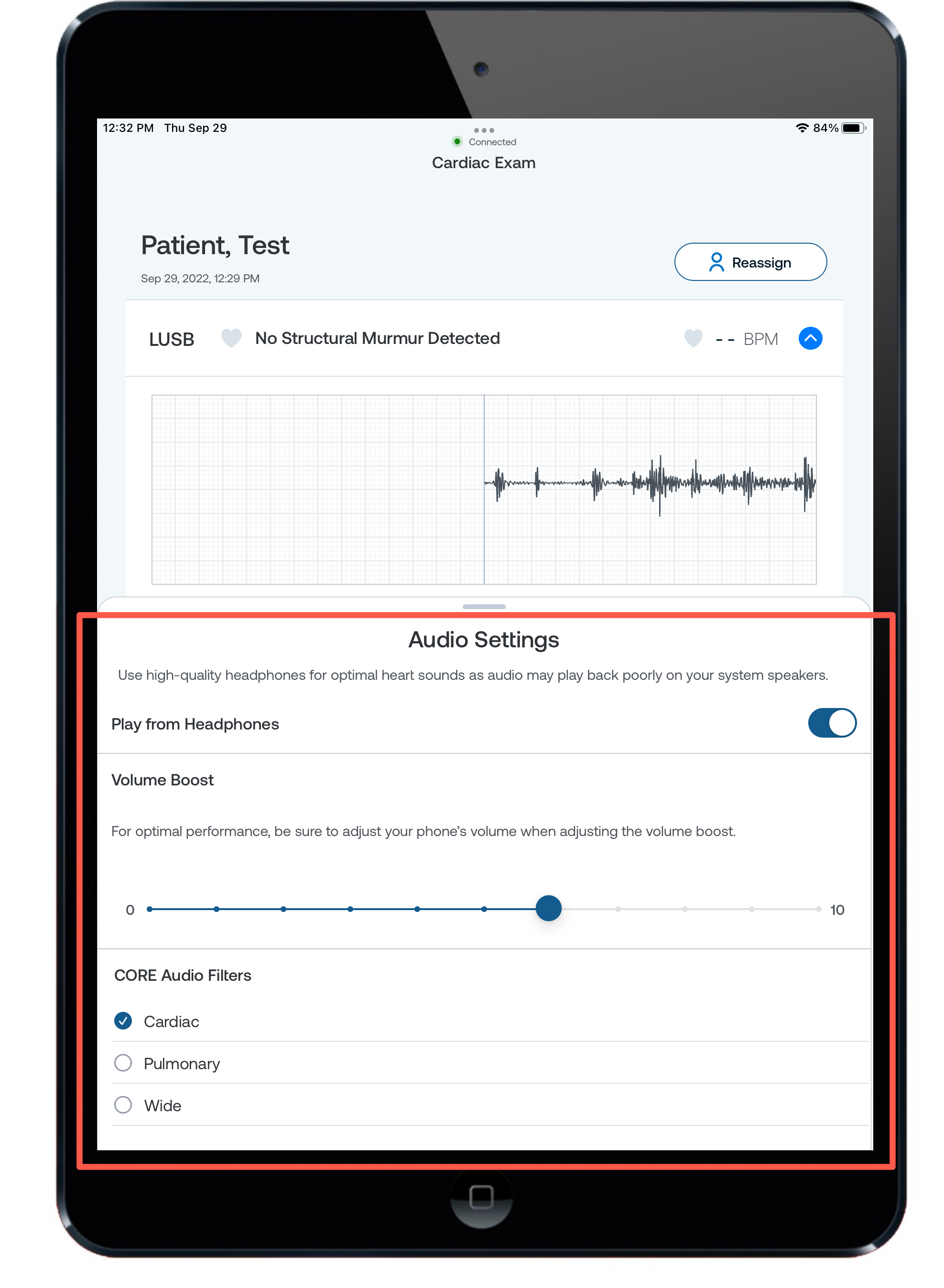

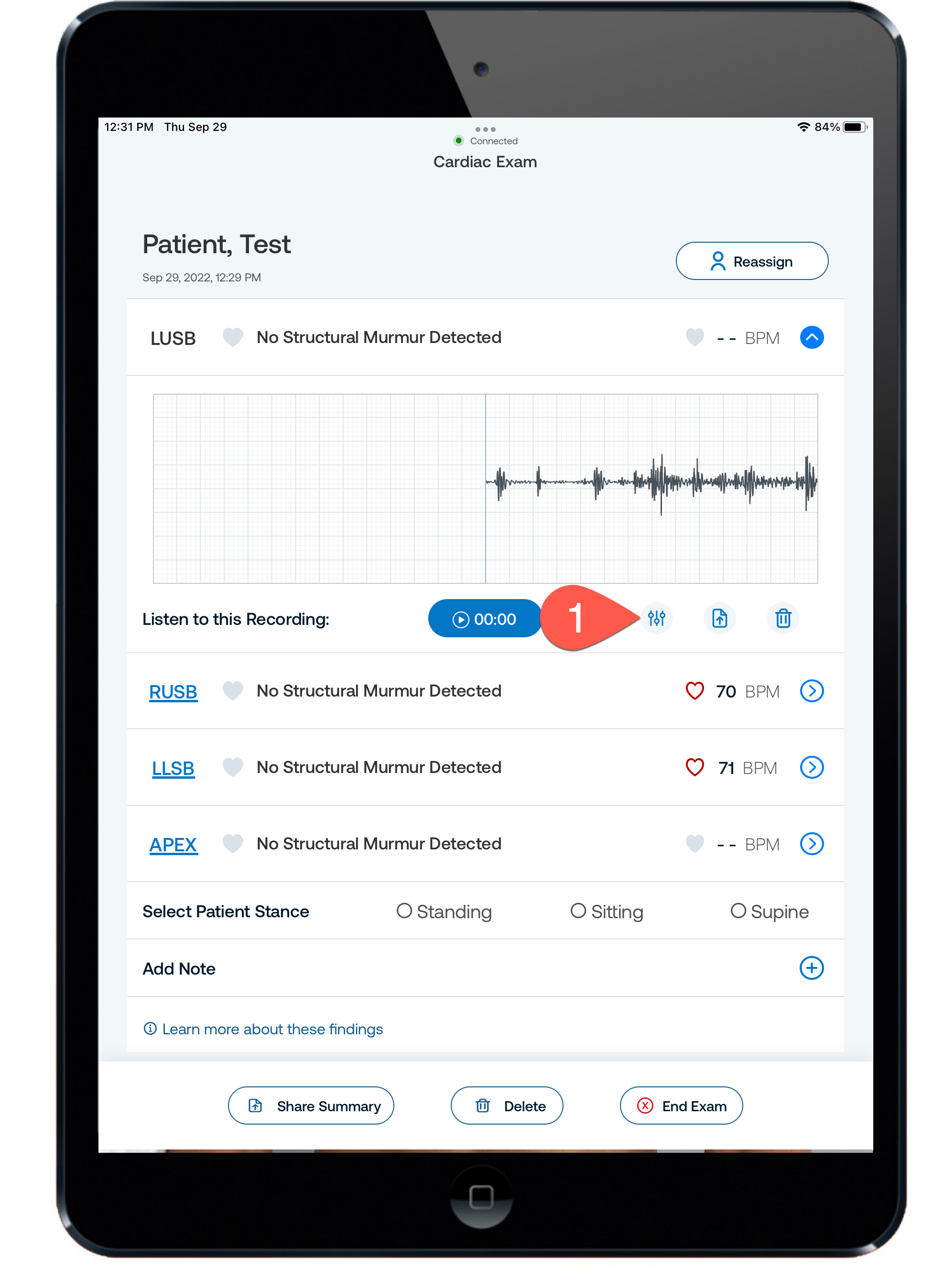

Toque el botón de configuración de audio. Se abre la pantalla de Configuración de audio .
-
Actualice la siguiente configuración según sea necesario:
|
Configuración |
Descripción |
|---|---|
|
Reproducir desde auriculares |
Tocar para activarlo. Puede escuchar los ruidos en los auriculares o audífonos que estén conectados al iPad. Ajuste el volumen del iPad si es necesario. Si no hay auriculares conectados al iPad, el audio se reproducirá a través de los altavoces del iPad. SugerenciaUse auriculares de alta calidad para obtener ruidos cardíacos óptimos, ya que el audio puede reproducirse mal en los altavoces del iPad. |
|
Refuerzo de volumen |
Se activa cuando la función Reproducir desde auriculares está activada. Amplifica aún más los ruidos a través de los auriculares. Toque la escala para ajustar el nivel. |
|
Filtro de audio CORE |
La configuración solo se muestra cuando hay un dispositivo CORE conectado. Seleccione un filtro de audio Cardíaco, Pulmonar o Amplio (para todos los casos de uso). |
Esto solo compartirá la grabación del foco que seleccione.
-

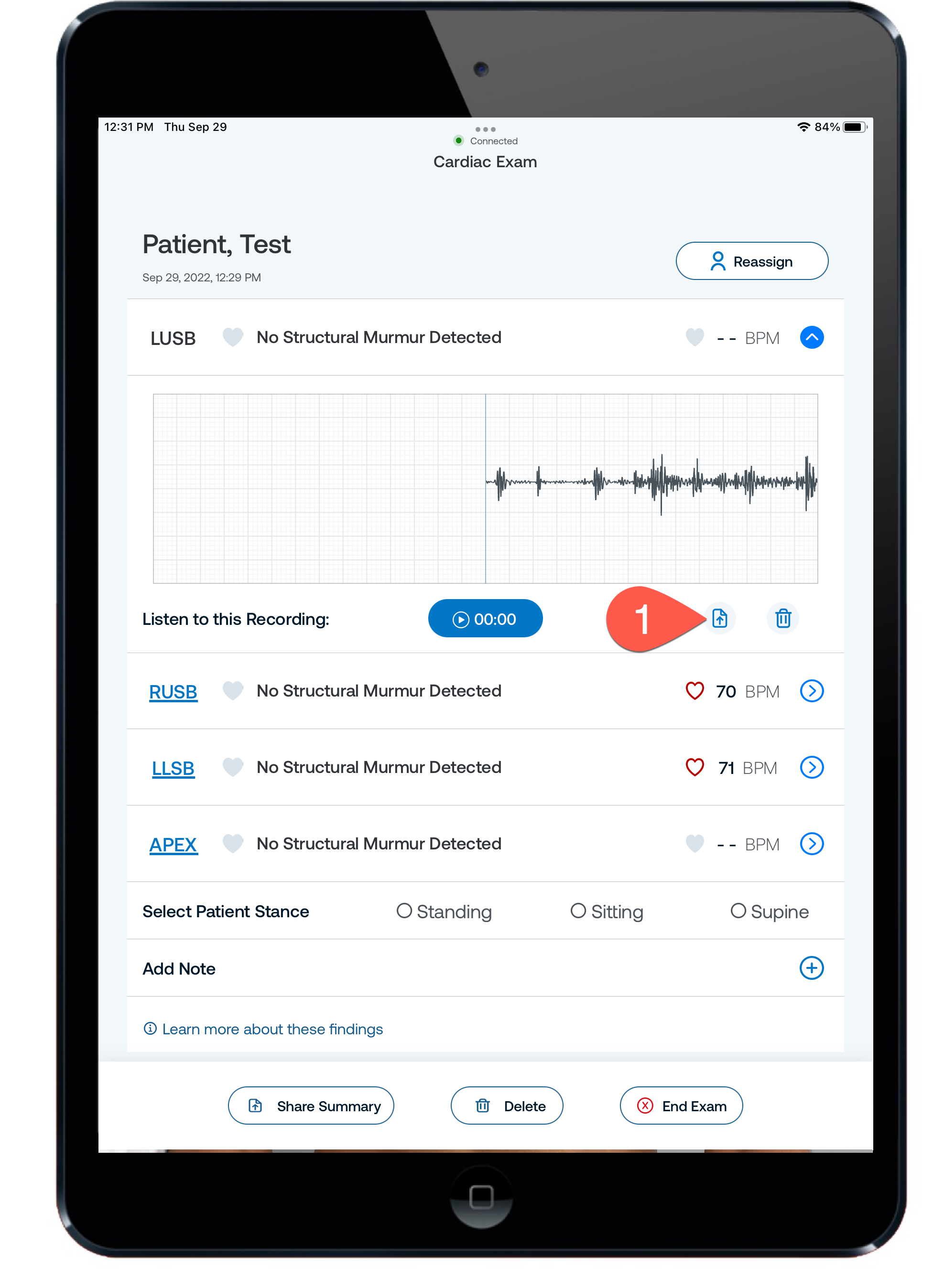

Toque el icono de compartir para enviar el informe por correo electrónico y compartirlo o imprimirlo. Aparece la pantalla Compartir resumen.
-

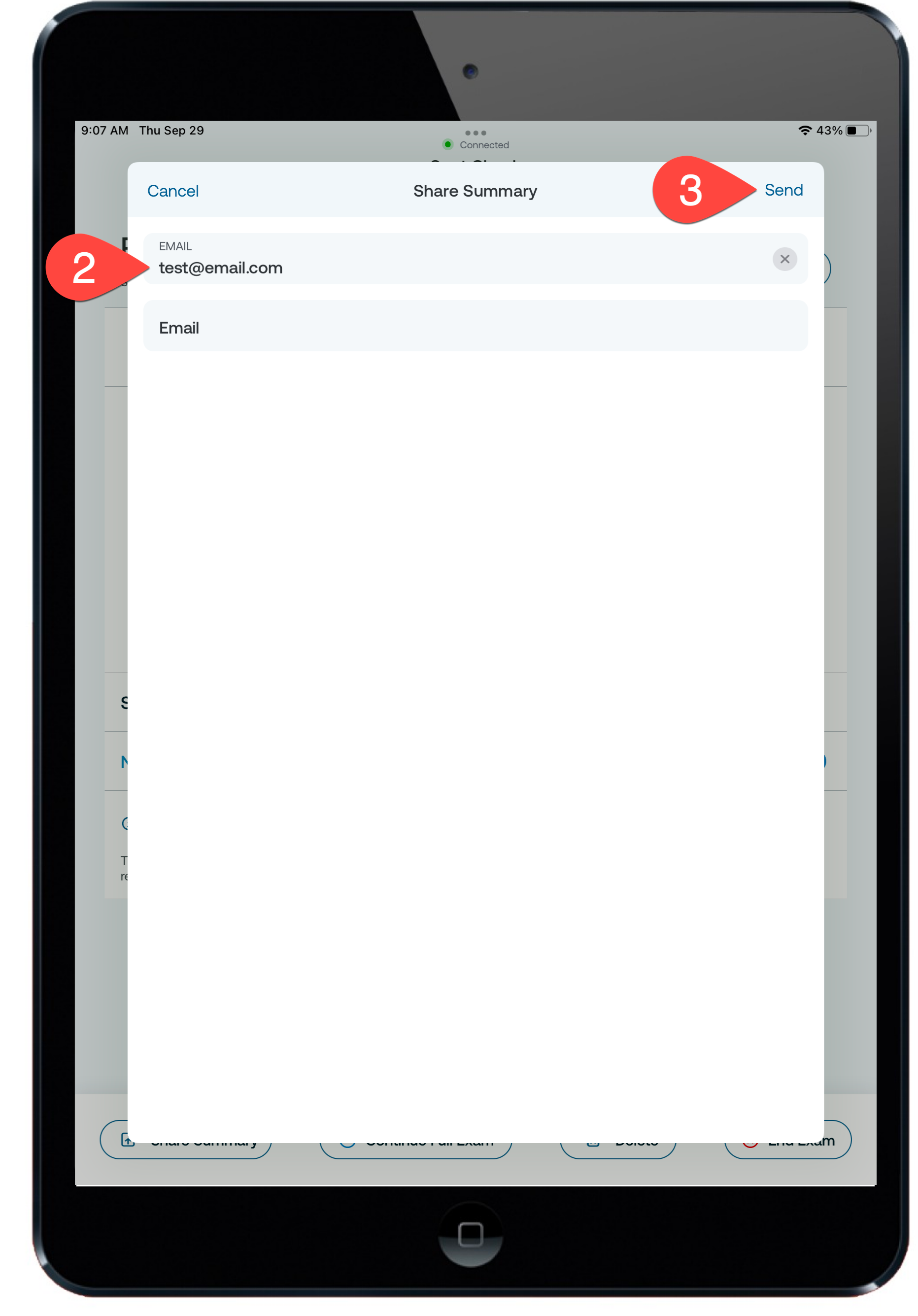

En el campo Correo electrónico, introduzca una dirección de correo electrónico. Cuando empiece a introducir una dirección, aparecerá otro campo de correo electrónico debajo si desea añadir varias direcciones de correo electrónico.
-
Toque Enviar. Se envía un correo electrónico a cada dirección de correo electrónico que haya introducido.

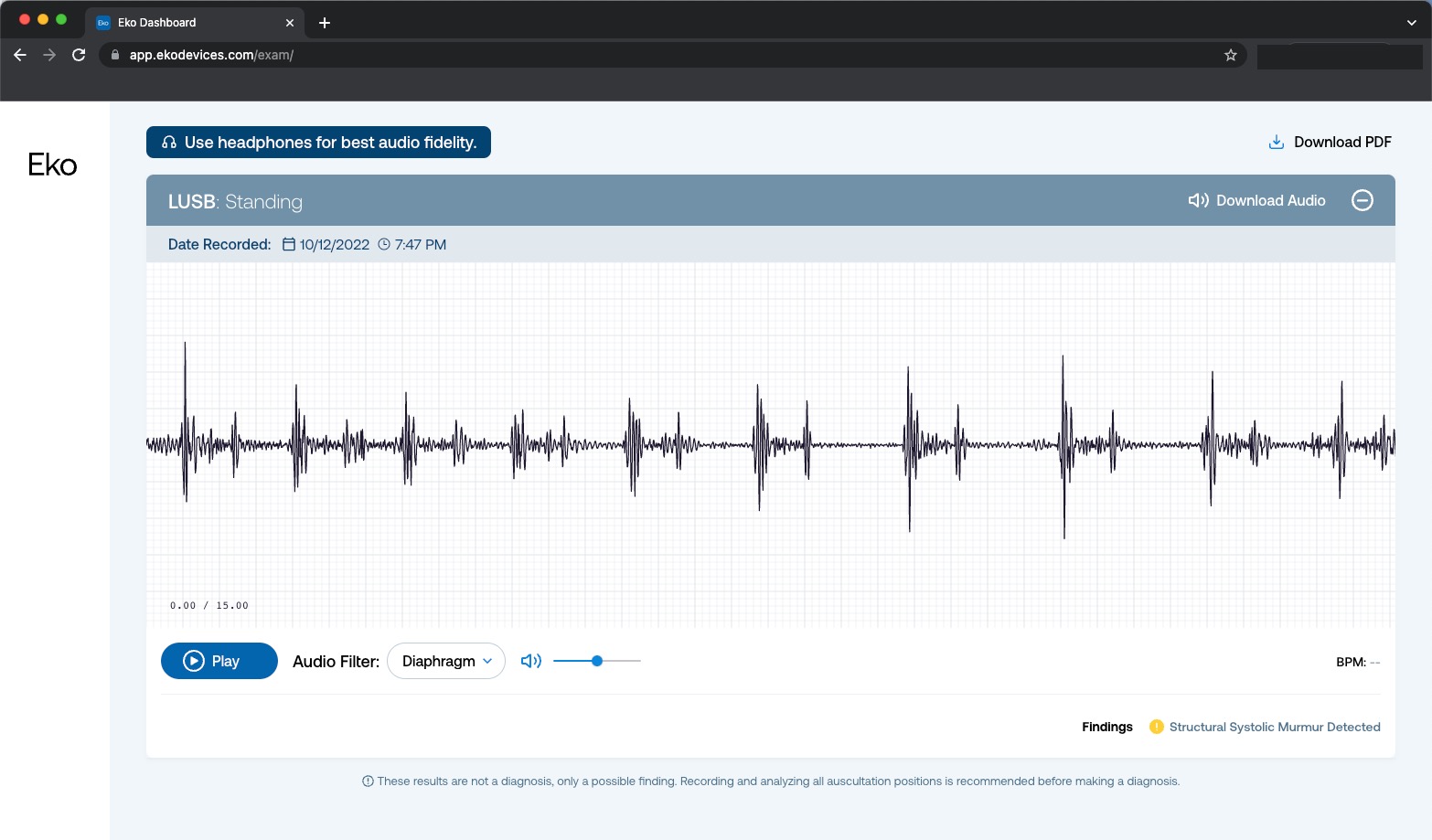

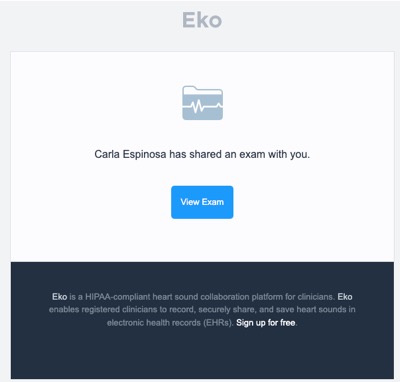

La persona puede hacer clic en un enlace para abrir una pantalla en un navegador web, donde puede ver o descargar la información de la grabación. Pueden acceder al clip de audio directamente desde el informe sin necesidad de iniciar sesión.
Aviso
Si esta grabación se asigna a un paciente, cualquier información de identificación personal (IIP) de ese paciente estará presente y visible en el informe. Esto podría infringir las disposiciones de la HIPAA si se comparte. Usted es responsable de garantizar el cumplimiento de la HIPAA cuando comparte los registros de los pacientes.
Esto eliminará del examen la grabación de un foco. No eliminará todo el examen cardíaco. Una vez que se elimina una grabación, no se puede recuperar. Puede obtener una grabación nueva para un foco después de eliminarla.
-

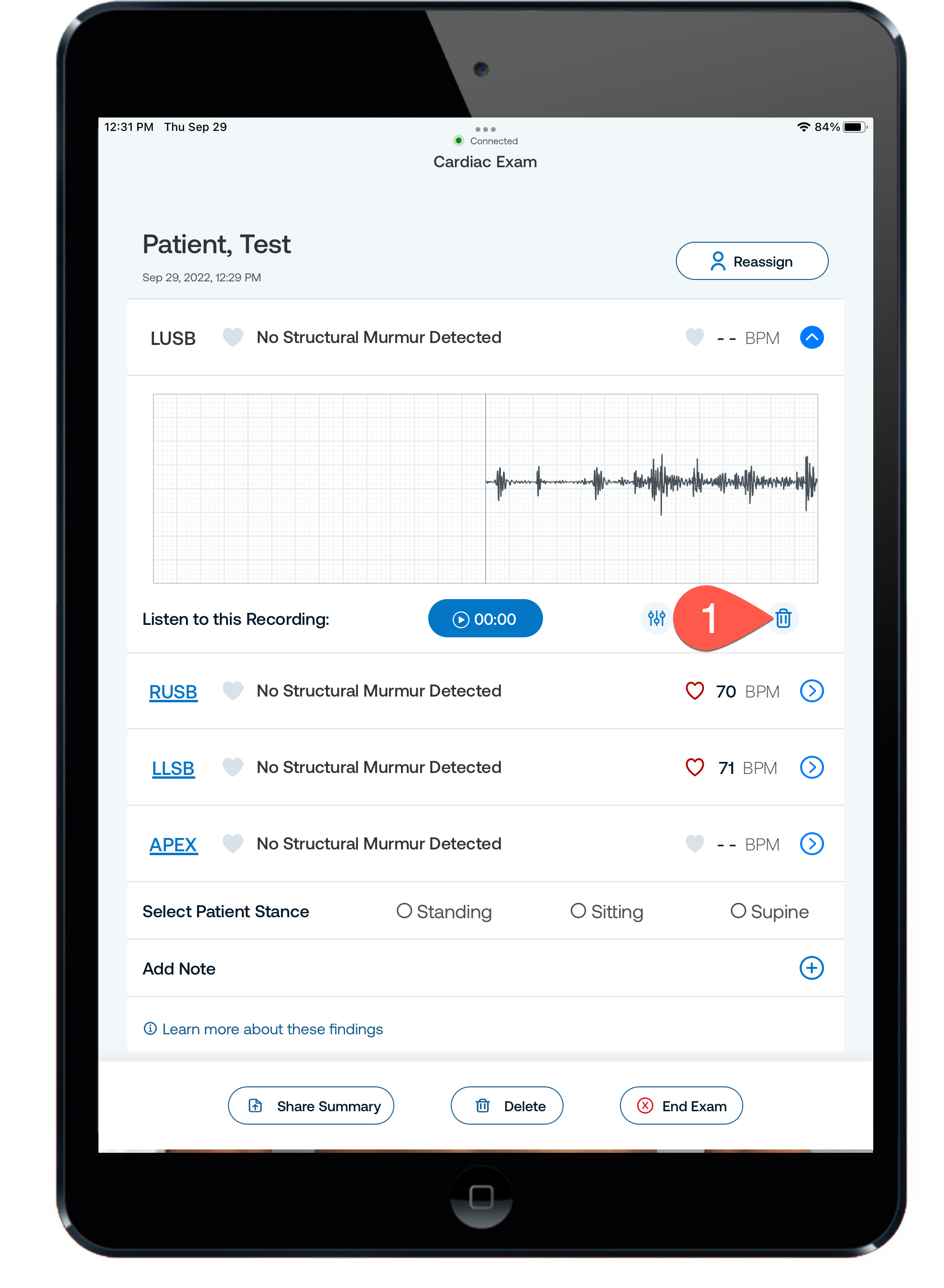

Toque el icono de eliminar. Aparece un mensaje de confirmación.
-

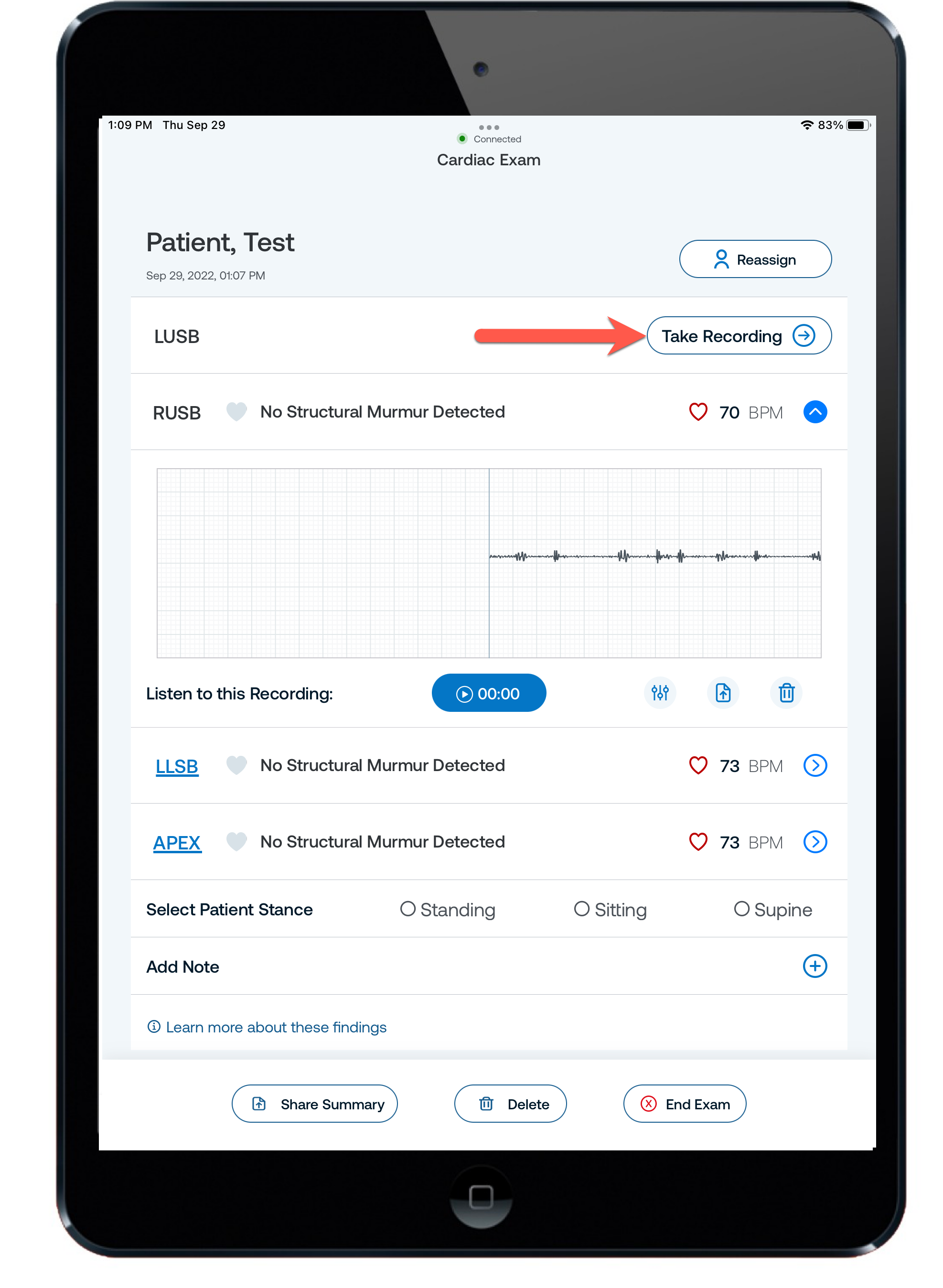

Toque Eliminar. La grabación se borra y aparece el botón Grabar para ese foco si desea volver a realizar la grabación.
Nota
Una vez que termine el examen, no podrá eliminar ni volver a registrar ningún foco para este examen ni para ninguno de los exámenes completados anteriormente.
Puede gestionar aspectos de todo el examen cardíaco.
-

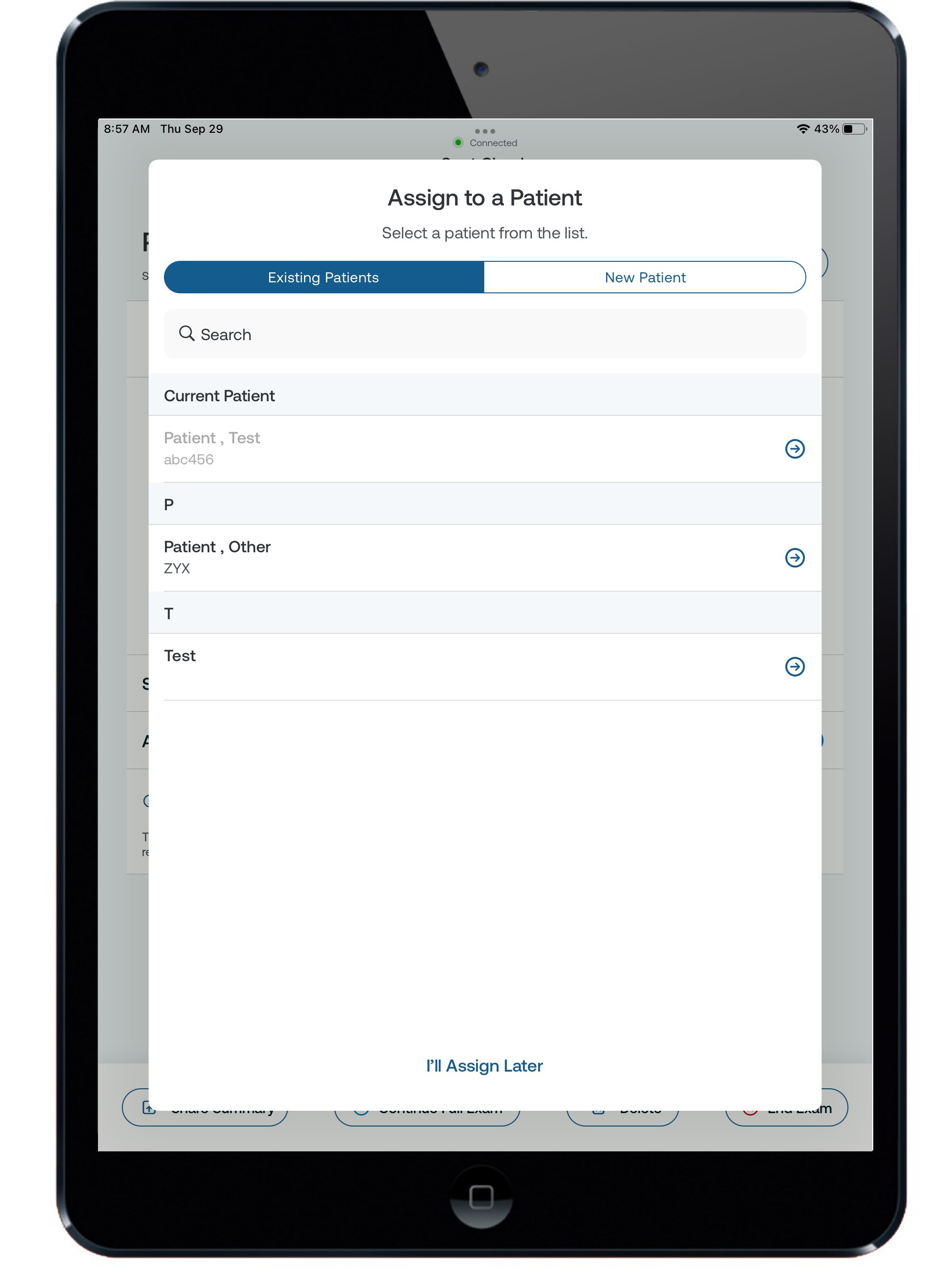

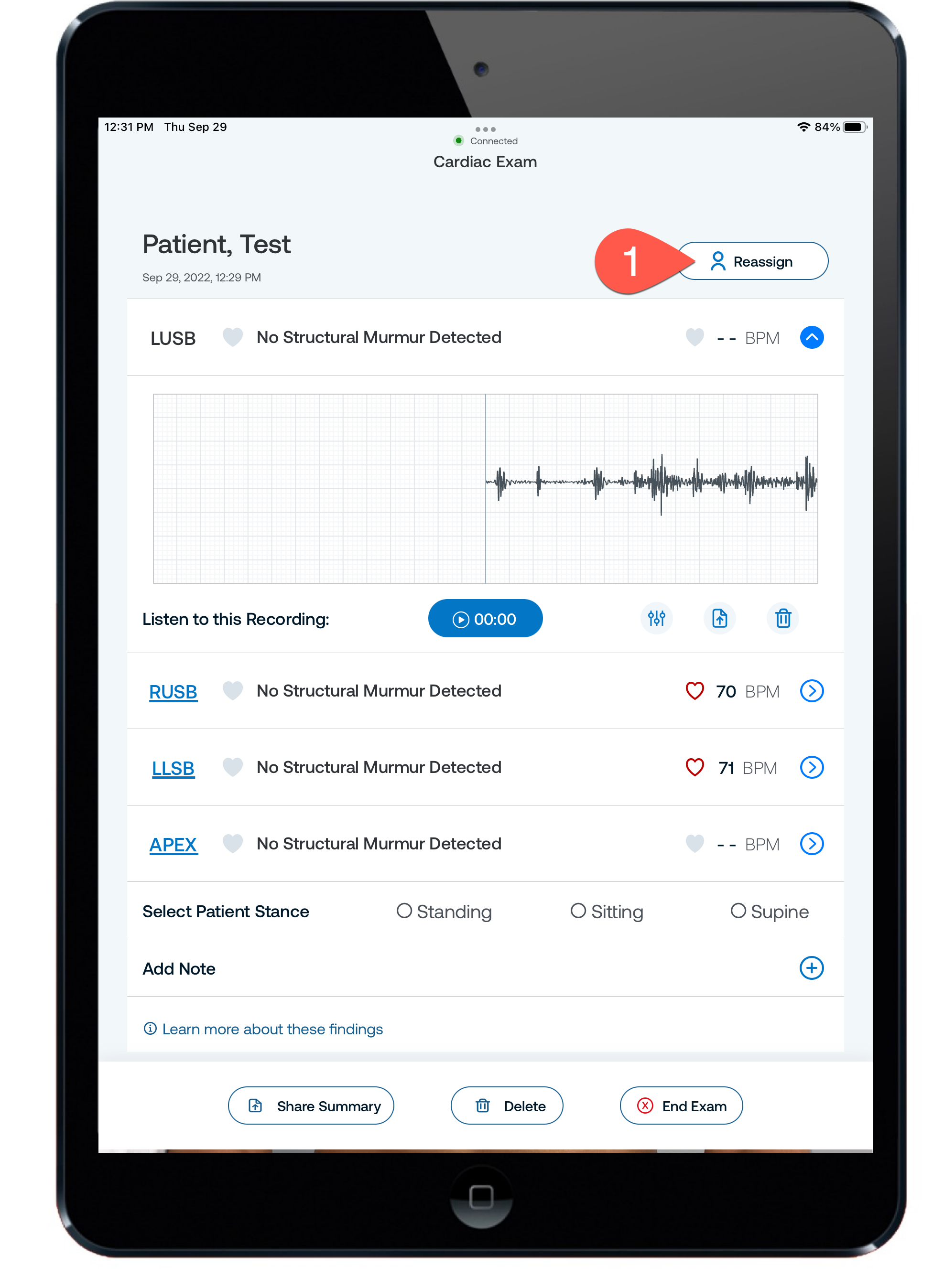

Para reasignar el examen a un perfil de paciente diferente, toque Reasignar en la esquina superior derecha. Se abre la pantalla Asignar a un paciente.
-

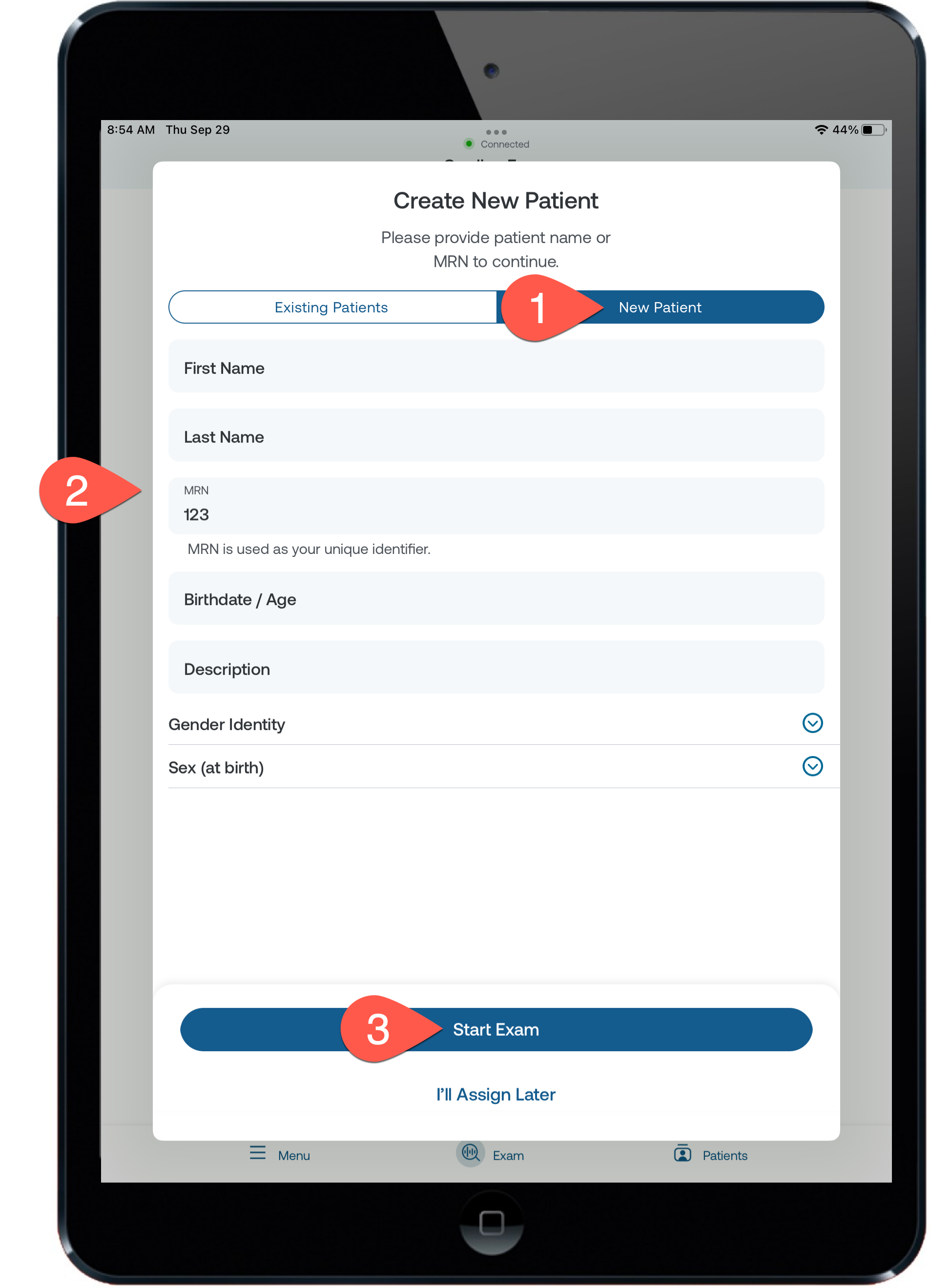

Busque o seleccione un paciente existente o cree un perfil de paciente nuevo.
-
Se reasigna la grabación y se vuelve a abrir la pantalla de resumen del examen cardíaco.

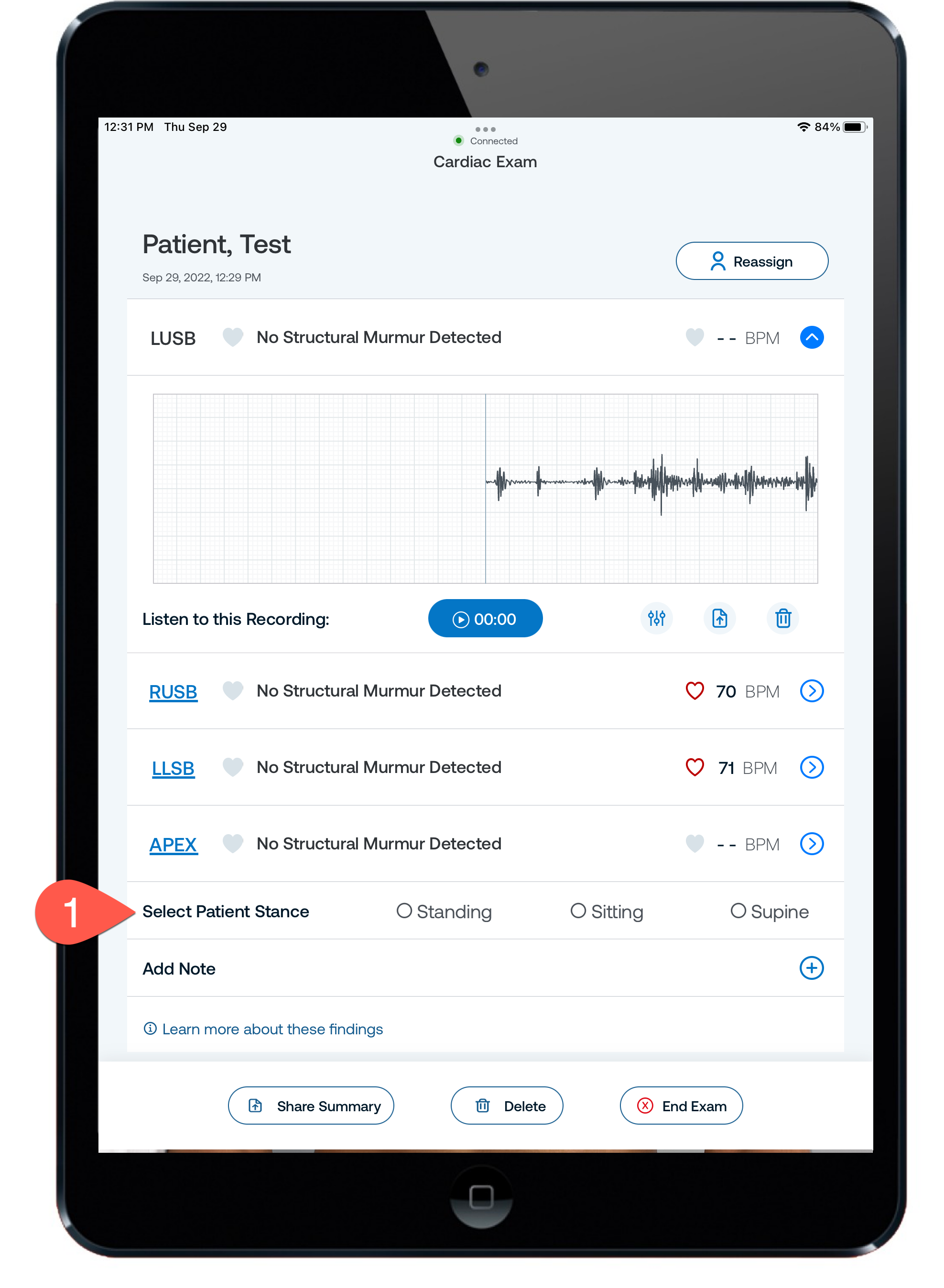

En la sección Seleccionar la postura del paciente, toque el botón de opción para De pie, Sentado o Decúbito supino.
Puede realizar anotaciones en el examen con texto en formato libre.
Aviso
Recomendamos encarecidamente omitir cualquier información de identificación personal del paciente o información médica protegida (IMP). Todas las notas se incluirán al compartir esta grabación con otras personas.
-
En la sección Añadir nota, toque el icono con el signo más (+) a la derecha. Se abre la pantalla de Notas del resumen.
-

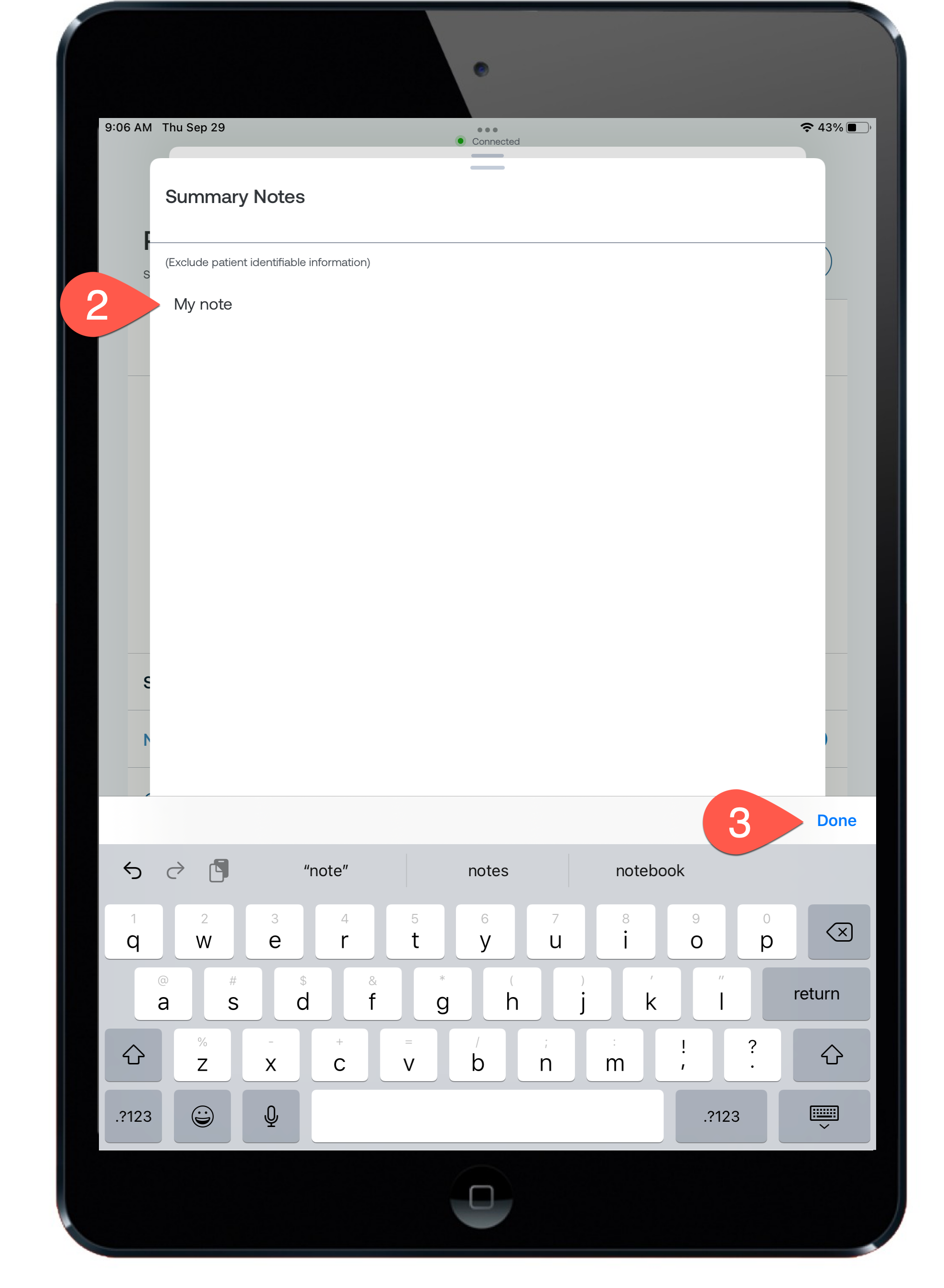

Introduzca cualquier información sobre la grabación.
-
Toque Listo en el teclado. La nota se guarda y aparece en la pantalla Notas del resumen.
-

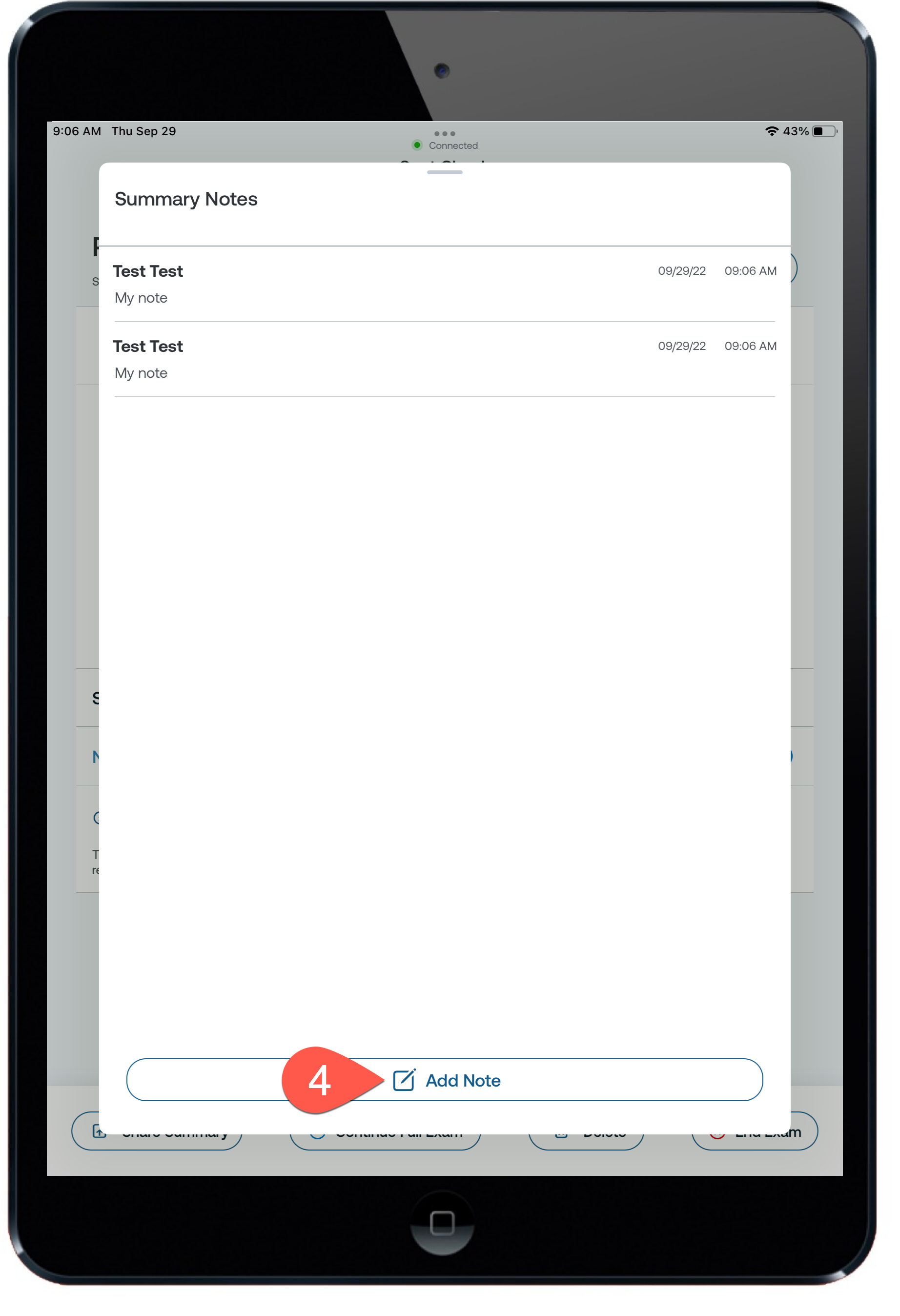

Para añadir otra nota, toque Añadir nota en la parte inferior de la pantalla.
-
Para editar una nota, deslice el dedo hacia la derecha sobre la nota y seleccione Editar a la derecha. Nota: Las notas no se pueden eliminar una vez asignadas a un paciente.
-
Para cerrar la pantalla de Notas del resumen, deslice el dedo hacia abajo desde la barra gris de la parte superior. La pantalla de resumen del examen cardíaco ahora muestra el número de notas.
Esto compartirá todas las grabaciones tomadas para el examen.
-

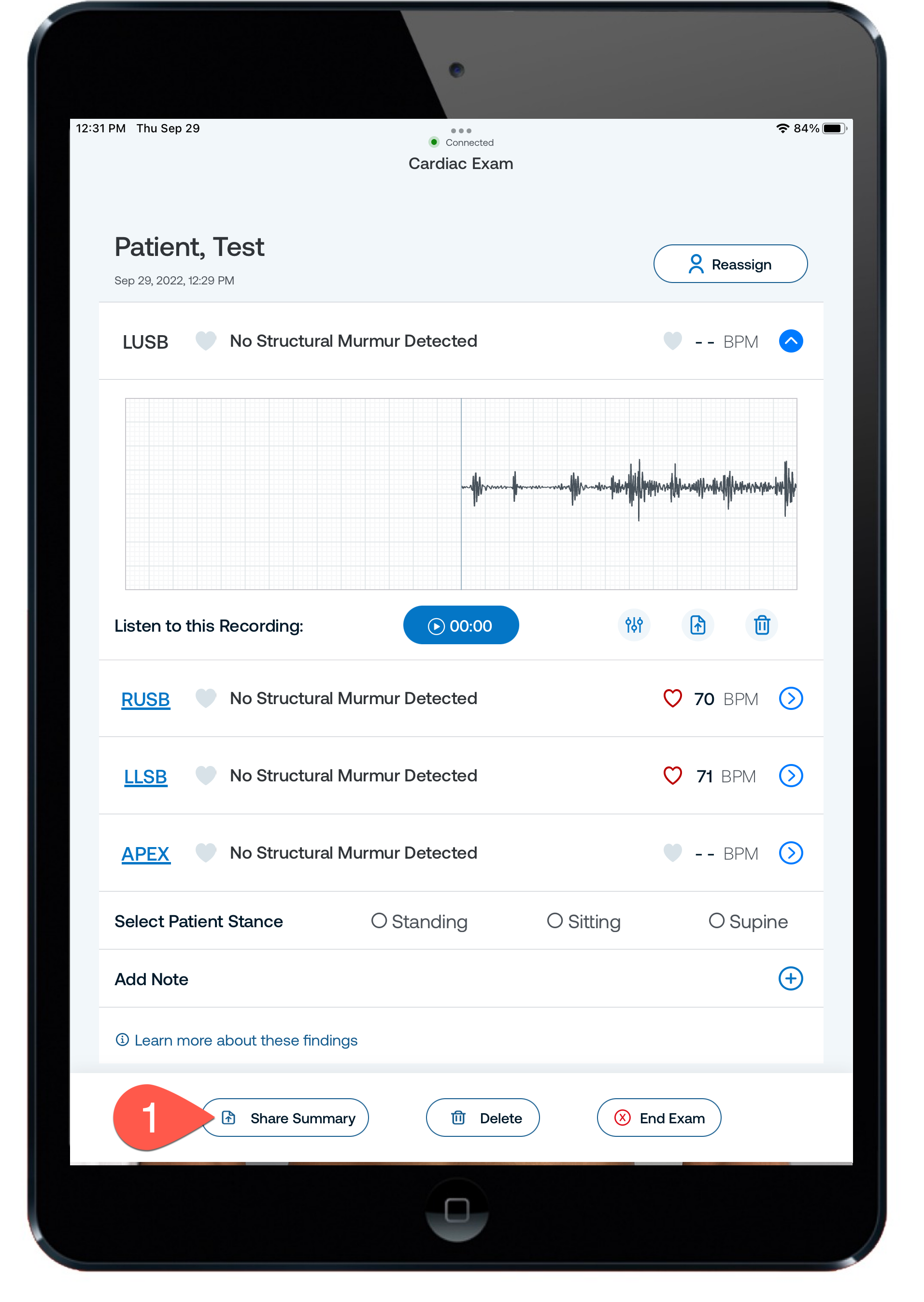

Toque Compartir resumen para enviar el informe por correo electrónico y compartirlo o imprimirlo. Aparece la pantalla Compartir resumen.
-

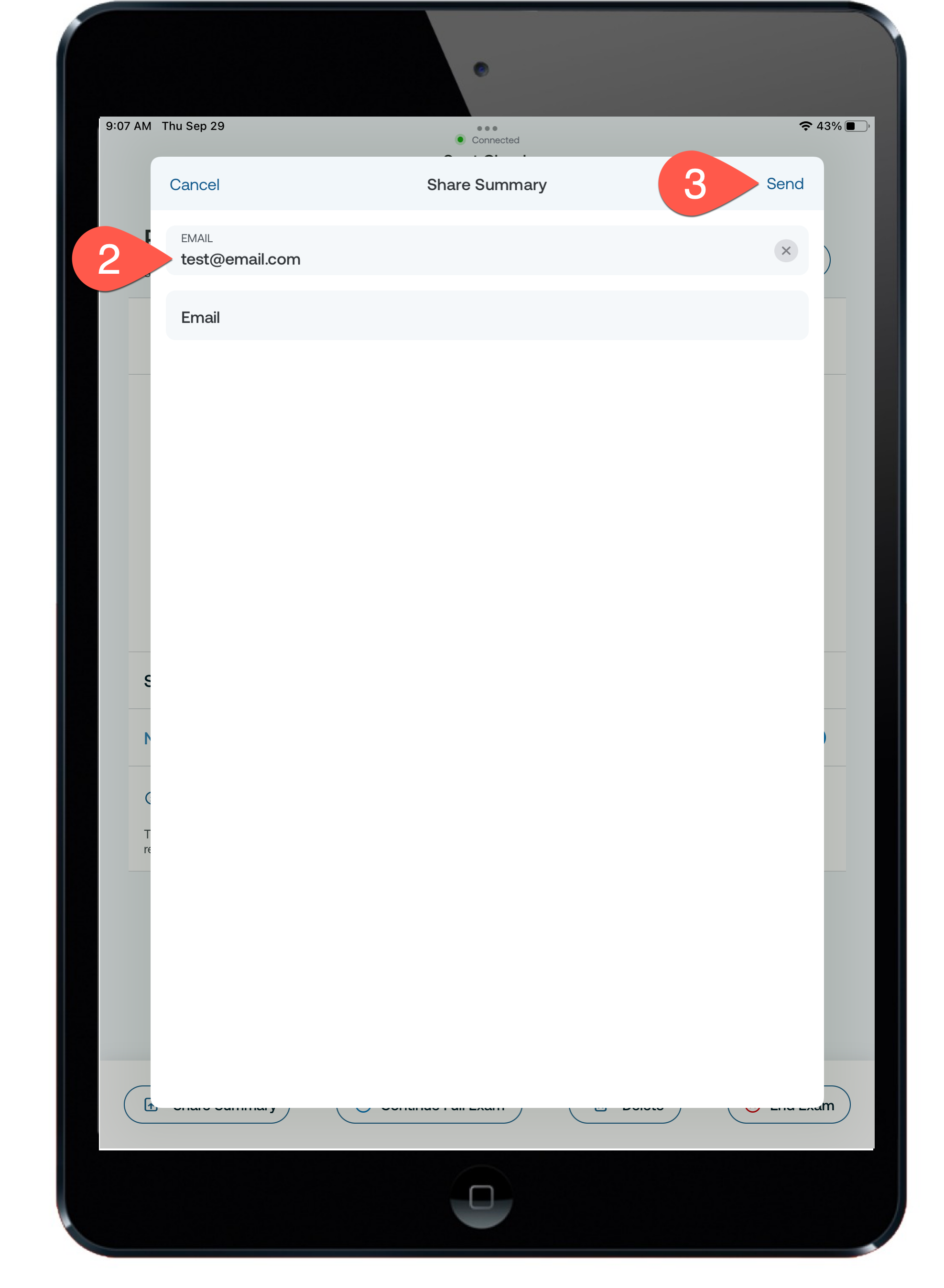

En el campo Correo electrónico, introduzca una dirección de correo electrónico. Cuando empiece a introducir una dirección, aparecerá otro campo de correo electrónico debajo si desea añadir varias direcciones de correo electrónico.
-
Toque Enviar. Se envía un correo electrónico a cada dirección de correo electrónico que haya introducido.

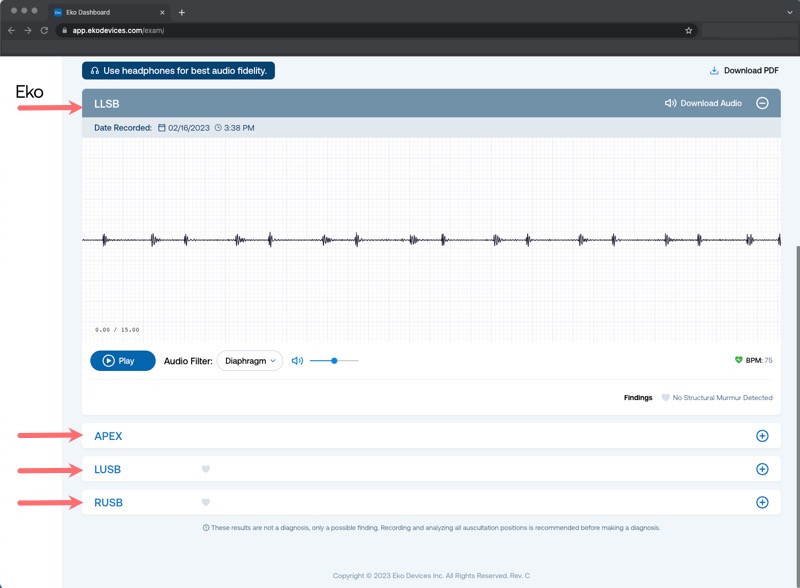

El destinatario puede hacer clic en un enlace para abrir una pantalla en un navegador web, donde puede ver o descargar la información de la grabación para los cuatro focos. Pueden acceder al clip de audio directamente desde el informe sin necesidad de iniciar sesión.
Aviso
Si esta grabación se asigna a un paciente, se incluirá en el informe cualquier información de identificación personal (IIP) o información médica protegida (IMP) de ese paciente. Es su responsabilidad mantener el cumplimiento de la HIPAA y, si es necesario, eliminar la IIP y la IMP antes de la transmisión del informe.
Esto eliminará todo el examen cardíaco, incluidas todas las grabaciones. Una vez que se elimina una grabación, no se puede recuperar.
-

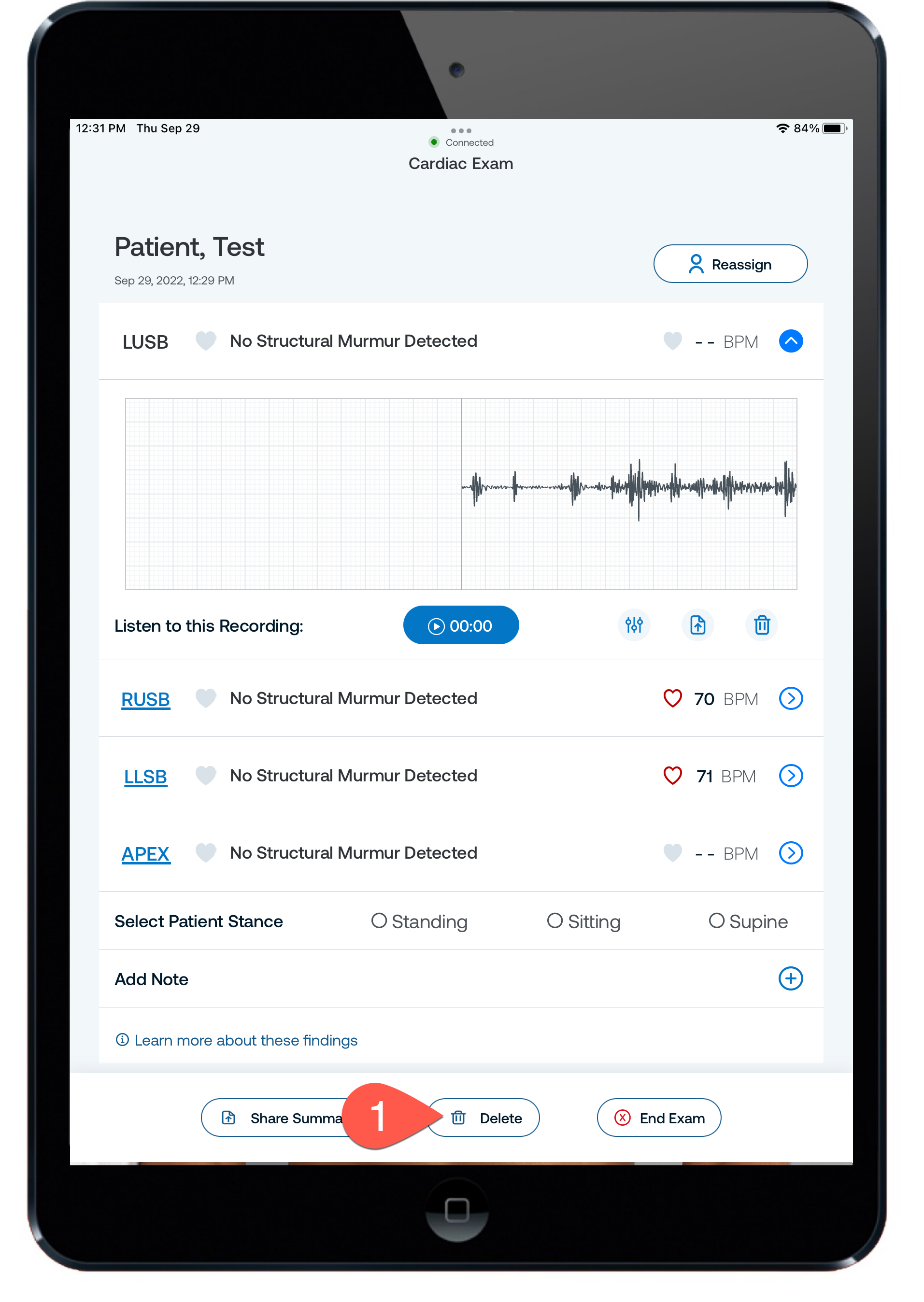

Toque Eliminar. Aparece un mensaje de confirmación.
-
Toque Eliminar. Se elimina el examen cardíaco y se abre la pantalla de Examen.
|
LBL: |
406 Rev. 2.0 |
|
Fecha de emisión: |
17 de febrero de 2023 |
